Qu'est-ce qu'une station hydrométrique ?

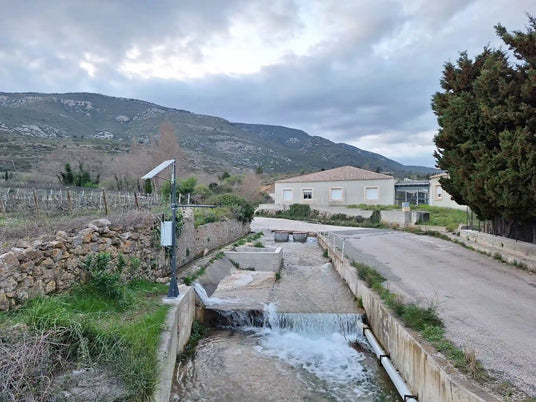

Une station hydrométrique est un dispositif permettant de suivre l'évolution d'une ou plusieurs grandeurs caractéristiques d'un cours d'eau. Dans le cas des solutions oGoXe, la station mesure principalement la hauteur d'eau à intervalles réguliers et transmet les données à distance.

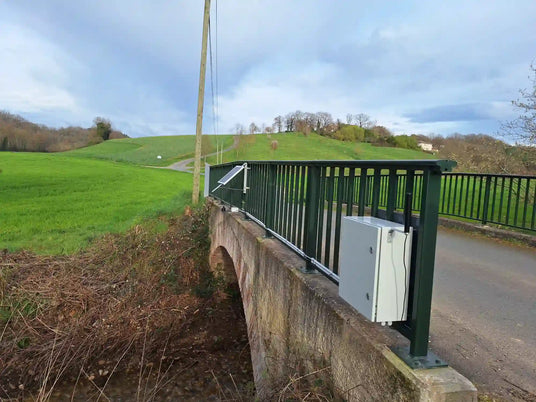

La mesure de hauteur peut notamment être réalisée avec un radar installé au-dessus de l'eau. Cette technologie sans contact limite l'exposition du capteur aux flottants, aux sédiments et aux contraintes liées à l'immersion.
Comment fonctionne une station hydrométrique oGoXe ?
Une station hydrométrique associe plusieurs éléments : un capteur de mesure, une électronique d'acquisition, un moyen de communication, une alimentation et une plateforme de supervision.

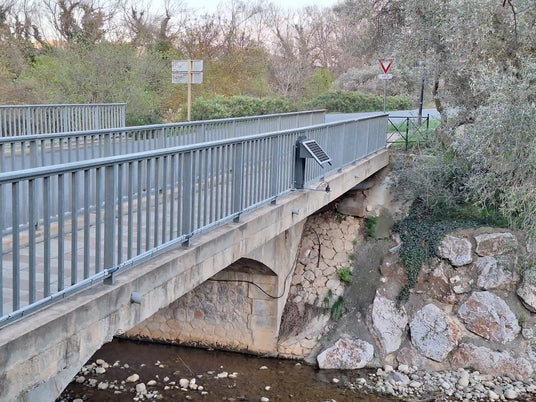

Pour la mesure de hauteur d'eau, OGOXE privilégie notamment les radars sans contact, installés au-dessus du cours d'eau. La station interroge le capteur selon le pas de temps défini, enregistre la mesure et la transmet vers oGoXeApp.

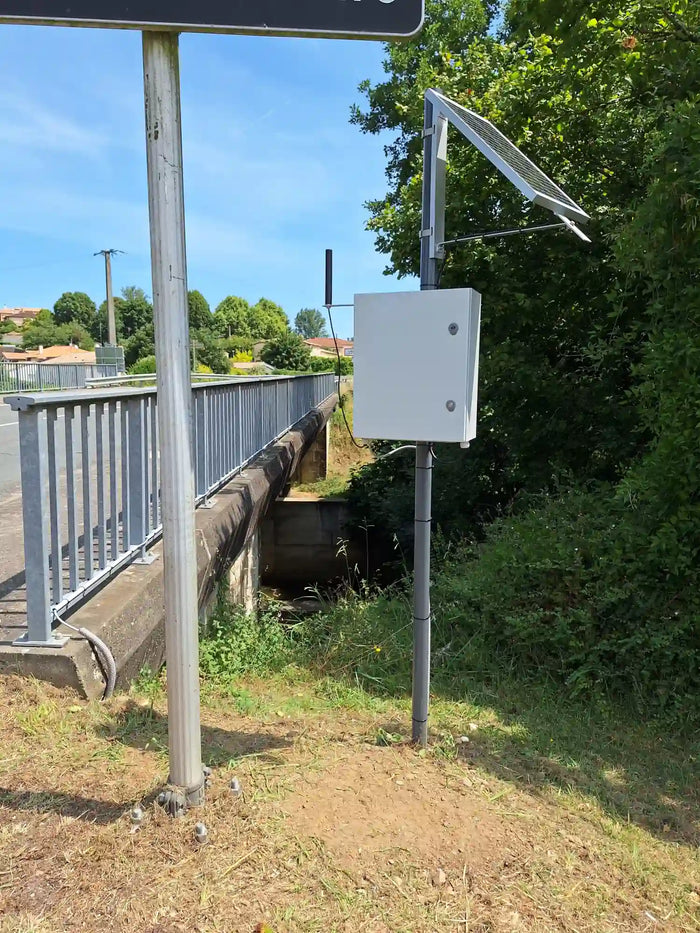

Selon le site et les réseaux disponibles, la communication peut être réalisée en 4G ou en LoRaWAN. Sur les sites dépourvus d'alimentation électrique, la station peut fonctionner de manière autonome grâce à une batterie et un panneau solaire.
-
Mesurer
Mesure de la hauteur d'eau

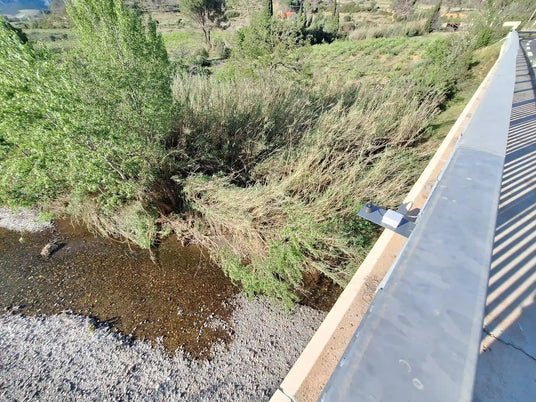

Un radar sans contact mesure la distance entre le capteur et la surface de l'eau afin de suivre l'évolution du niveau du cours d'eau.
-
Transmettre
Transmission des données
Les mesures peuvent être transmises par 4G ou LoRaWAN selon les contraintes du site et la couverture disponible.
-
Alimenter
Fonctionnement autonome

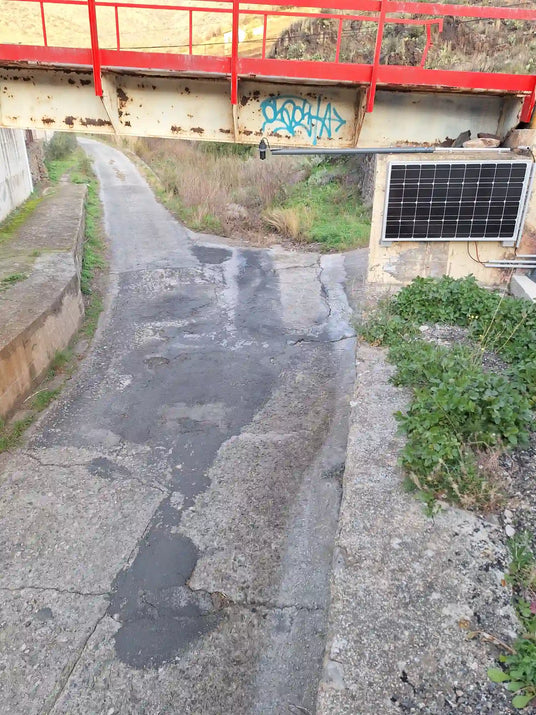

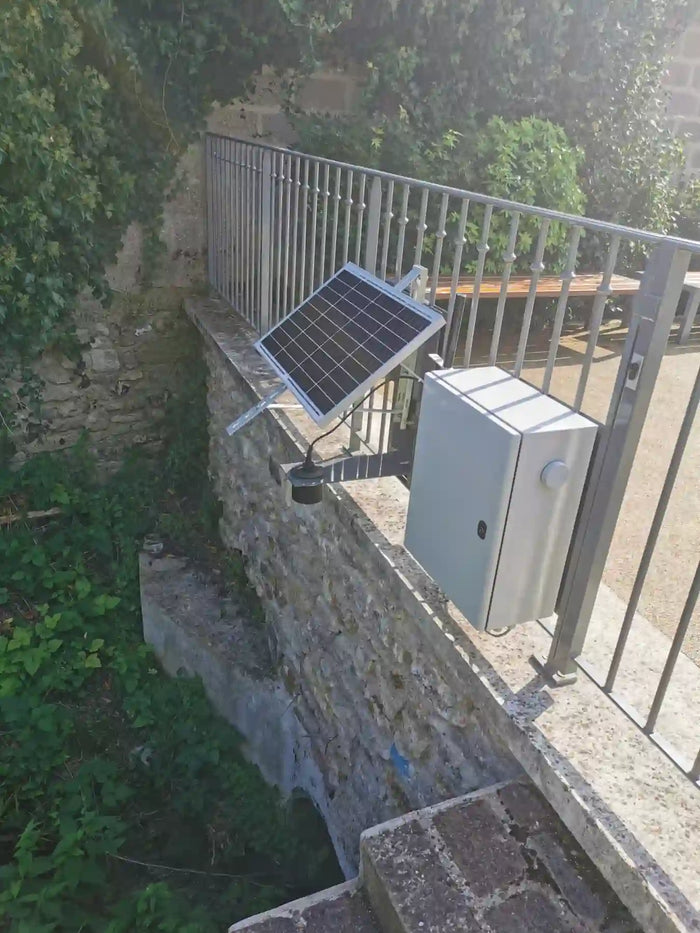

Une alimentation sur batterie et panneau solaire permet d'équiper des sites éloignés du réseau électrique.
-
Superviser
Supervision et alertes
Les données sont centralisées dans oGoXeApp pour consulter les mesures, visualiser leur évolution et déclencher des alertes selon des seuils définis.
Pourquoi installer une station hydrométrique ?
L'instrumentation d'un cours d'eau permet d'obtenir des données objectives sur son évolution et de mieux connaître son fonctionnement. Selon les objectifs du gestionnaire, une station peut être utilisée aussi bien pour la surveillance des crues que pour le suivi des périodes de basses eaux.
Surveillance des crues:
Le suivi de la hauteur d'eau permet d'observer une montée du niveau et de suivre l'évolution d'un événement hydrologique.
Suivi des étiages:
Les mesures permettent également de suivre les faibles niveaux d'eau et de constituer un historique utile à la connaissance du cours d'eau.
Connaissance hydrologique:
La constitution de séries de données permet d'analyser l'évolution du niveau et de disposer d'un historique pour les études et la gestion du bassin versant.
Système d'Avertissement Local aux Crues:
Plusieurs stations peuvent être déployées sur un bassin versant et intégrées dans un SDAL, avec centralisation des données, définition de seuils et dispositifs d'avertissement.
Ogoxe

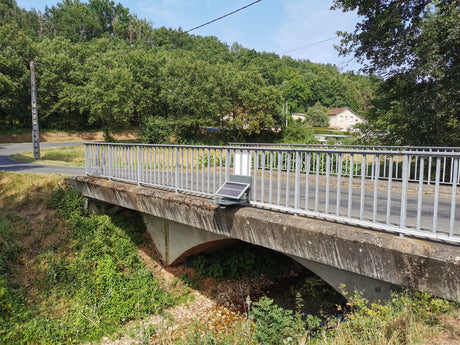

Station hydrométrique compacte oGoXe – Mesure de la hauteur d’eau en temps réel (LoRaWAN ou 4G)
Prix sur demandeBientôt de retour
Une fréquence de mesure adaptée à l'évolution du cours d'eau
La fréquence de mesure et de transmission peut être adaptée aux besoins du site. En situation normale, un pas de temps relativement espacé permet de suivre l'évolution du cours d'eau tout en optimisant la consommation énergétique et les communications.
Lorsqu'un niveau prédéfini est atteint, la station peut augmenter la fréquence des mesures afin d'obtenir un suivi plus précis de l'événement. Par exemple, une mesure réalisée toutes les 30 minutes en situation normale peut passer à une fréquence plus élevée lors d'une montée des eaux.
Cette logique permet d'obtenir davantage de données lorsque cela est nécessaire, tout en conservant un fonctionnement optimisé le reste du temps.
Installation et mise en service d'une station hydrométrique
La qualité des mesures dépend autant du matériel utilisé que du choix de l'emplacement et de la qualité de l'installation.
OGOXE peut accompagner le projet depuis l'étude du site jusqu'à la mise en service : analyse de l'emplacement, choix du capteur, vérification des moyens de communication disponibles, définition de l'alimentation, installation des équipements, paramétrage et contrôle des premières mesures.

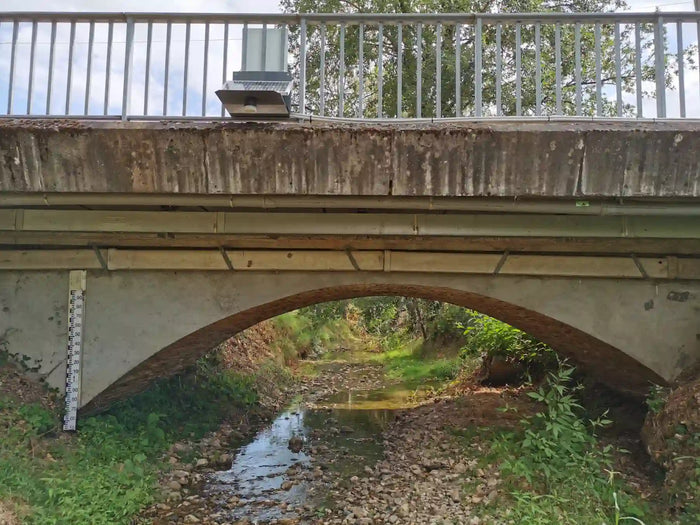

Une station peut également être complétée par une échelle limnimétrique, permettant une lecture visuelle directe du niveau d'eau et facilitant certains contrôles sur le terrain.

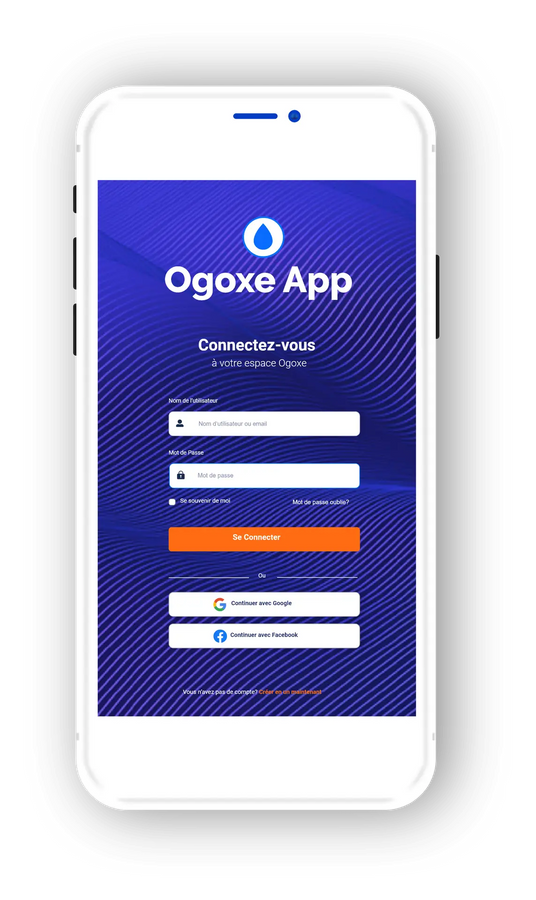

Visualiser les mesures avec oGoXeApp

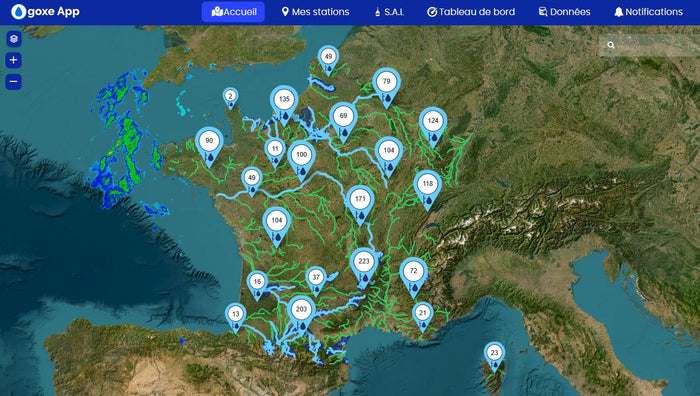

Les mesures transmises par la station sont centralisées sur oGoXeApp, la plateforme de supervision développée par OGOXE.
Elle permet de consulter la dernière mesure disponible, suivre l'évolution du niveau sous forme de graphiques, conserver un historique des données et définir différents seuils de surveillance.
Selon le projet, des notifications peuvent être envoyées aux personnes concernées par SMS, e-mail ou appel lorsque les conditions définies sont atteintes.
Plusieurs stations et différentes sources de données peuvent être regroupées sur une même interface afin de disposer d'une vision globale d'un territoire ou d'un bassin versant.

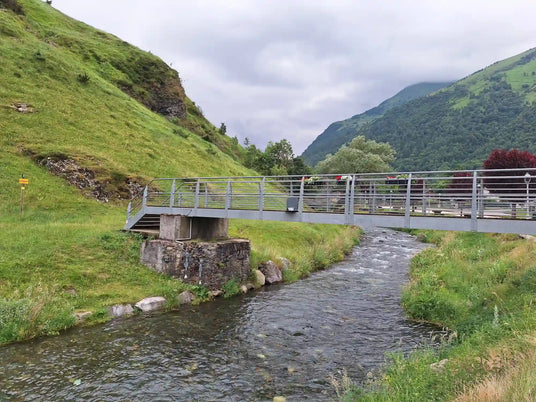

Des stations hydrométriques pour les SDAL
Une station hydrométrique peut constituer l'un des points de mesure d'un Système d'Avertissement Local aux Crues (SDAL).
Dans ce type de dispositif, plusieurs stations peuvent être réparties sur un bassin versant afin de suivre son évolution. Les mesures remontent vers une plateforme de supervision permettant leur centralisation, leur analyse et la mise en œuvre de seuils ou de scénarios d'avertissement.
OGOXE peut accompagner les collectivités, syndicats de rivière et structures compétentes en GEMAPI dans la mise en place de ces dispositifs, depuis l'instrumentation des sites jusqu'à la supervision des données.
Quelle est la différence entre une station hydrométrique et une échelle limnimétrique ?
Quelle est la différence entre une station hydrométrique et une échelle limnimétrique ?
Une échelle limnimétrique permet de lire visuellement le niveau d'eau sur place. Une station hydrométrique réalise automatiquement des mesures et peut transmettre les données à distance. Les deux dispositifs peuvent être utilisés conjointement.
Comment mesure-t-on la hauteur d'eau d'une rivière ?
Comment mesure-t-on la hauteur d'eau d'une rivière ?
Plusieurs technologies peuvent être utilisées. OGOXE privilégie notamment la mesure par radar sans contact, installé au-dessus du cours d'eau. Le radar mesure la distance jusqu'à la surface de l'eau afin d'en déduire la hauteur.
Une station hydrométrique peut-elle fonctionner sans électricité ?
Une station hydrométrique peut-elle fonctionner sans électricité ?
Oui. Selon les besoins du site, une station peut fonctionner sur batterie associée à un panneau solaire, ce qui permet d'instrumenter des emplacements éloignés du réseau électrique.
Comment transmettre les données d'une station hydrométrique ?
Comment transmettre les données d'une station hydrométrique ?
Les données peuvent notamment être transmises par réseau mobile 4G ou par LoRaWAN. La technologie retenue dépend de la couverture disponible, du site et des besoins du projet.
Quelle différence entre une station hydrométrique et un SDAL ?
Quelle différence entre une station hydrométrique et un SDAL ?
La station hydrométrique est un équipement de mesure. Un SDAL est un dispositif plus large pouvant associer plusieurs points de mesure, des moyens de transmission, une plateforme de supervision et des mécanismes d'avertissement à l'échelle d'un bassin versant.
