Une lecture simple et précise du niveau d’eau

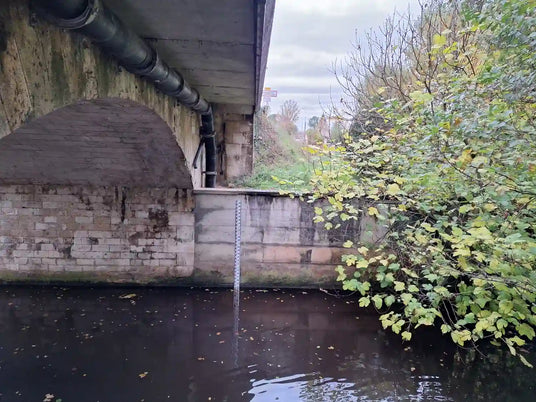

Une échelle limnimétrique permet de visualiser directement la hauteur d’eau grâce à une graduation facilement identifiable sur le terrain.
Sur nos modèles standards, les graduations sont centimétriques : chaque trait ou espace correspond à 1 cm et une valeur est indiquée tous les 10 cm. Le passage d’un mètre au suivant est identifié par un repère numérique distinct.
Cette lecture visuelle constitue une référence simple pour suivre l’évolution du niveau d’eau et peut également compléter les mesures d’un capteur de niveau ou d’une station hydrométrique.
Des échelles en acier émaillé conçues pour durer

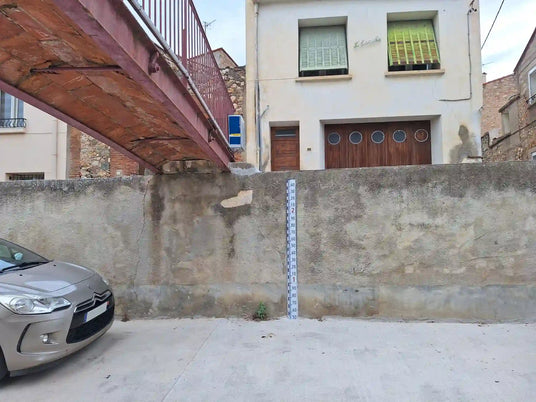

Nos échelles limnimétriques sont réalisées en tôle d’acier émaillée d’environ 2 mm d’épaisseur, émaillage compris.
L’émail est cuit au four, avec plusieurs cuissons notamment nécessaires à la réalisation des différentes couleurs. Ce procédé permet d’obtenir une surface durable, adaptée à une utilisation extérieure et à une lecture régulière du niveau d’eau.
Des formats adaptés à la configuration du terrain
Les échelles limnimétriques standards sont proposées en éléments de 1 mètre ou 50 cm. Plusieurs éléments peuvent être associés pour couvrir la hauteur de mesure nécessaire.

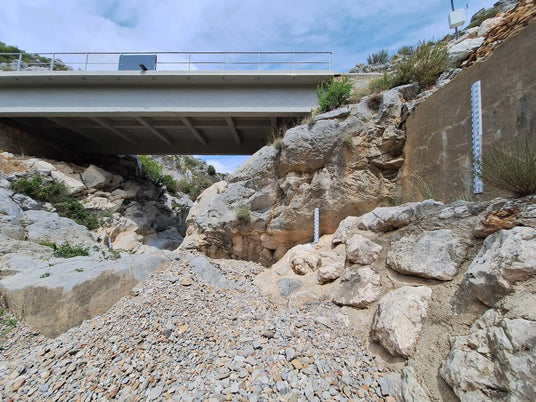

Cette conception modulaire permet de s’adapter à la réalité du terrain. Une échelle de 2 mètres peut par exemple être constituée de deux éléments de 1 mètre, mais également d’un élément de 1 mètre et de deux éléments de 50 cm.

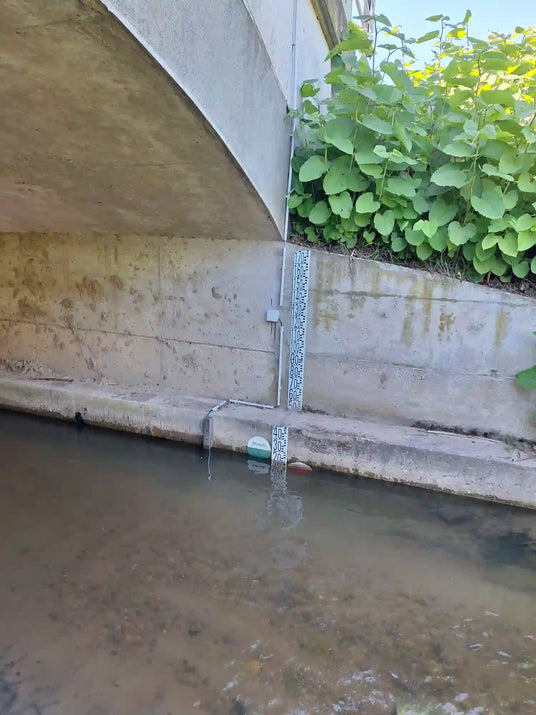

Lorsque le support ou l’ouvrage ne permet pas l’utilisation des formats standards, des longueurs spécifiques peuvent être réalisées, par exemple en 20 ou 30 cm.
Des échelles limnimétriques personnalisables
Certaines installations nécessitent une échelle adaptée aux caractéristiques de l’ouvrage ou aux exigences du projet.
OGOXE peut proposer des fabrications spécifiques : largeur particulière, longueur adaptée jusqu’à 1 mètre par élément, couleurs personnalisées, graduations spécifiques ou ajout d’indications altimétriques.
Il est ainsi possible de concevoir une échelle adaptée à un ouvrage existant, à une charte visuelle ou à un besoin particulier de suivi du niveau d’eau.
Pour quels sites utiliser une échelle limnimétrique ?

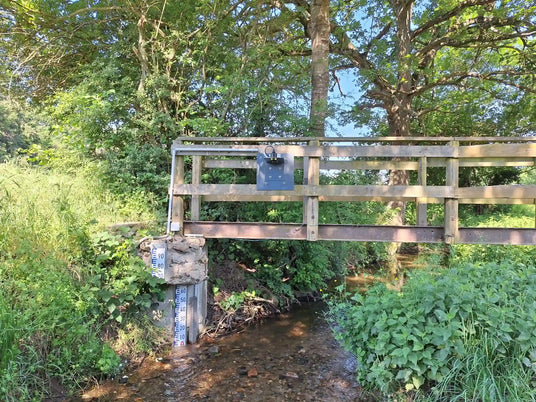

Les échelles limnimétriques peuvent être installées sur de nombreux sites : rivières, canaux, lacs, bassins, retenues, barrages, ponts, quais ou ouvrages hydrauliques.
Elles répondent aux besoins des collectivités, syndicats de rivière et structures GEMAPI, bureaux d’études, industriels, gestionnaires de barrages et d’ouvrages, campings, associations ou encore propriétaires de moulins.
Selon le projet, l’échelle peut être fournie seule pour une installation par le client ou intégrée à une prestation complète réalisée par OGOXE.
Échelle limnimétrique et station hydrométrique : des mesures complémentaires

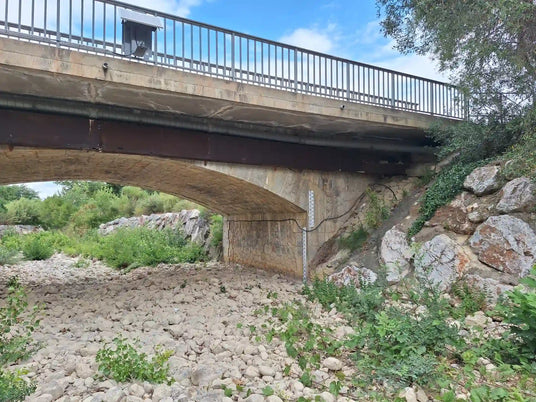

Une échelle limnimétrique fournit une lecture visuelle immédiate du niveau d’eau, tandis qu’une station hydrométrique permet d’automatiser les mesures et leur transmission.
Associées sur un même site, les deux solutions sont complémentaires : l’échelle constitue un repère directement visible sur le terrain tandis que le capteur assure un suivi continu du niveau d’eau, y compris à distance.
OGOXE conçoit également des stations hydrométriques connectées pour la surveillance des cours d’eau et des ouvrages hydrauliques.
Rattachement altimétrique et niveaux NGF

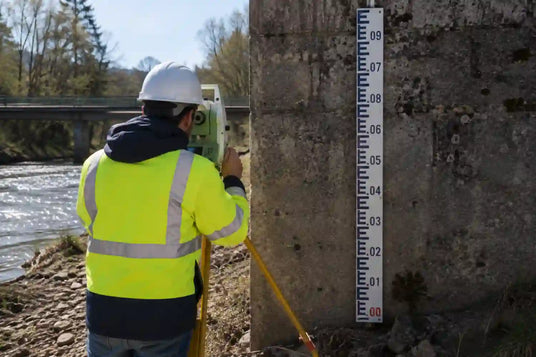

Lorsque le projet le nécessite, l’échelle limnimétrique peut être associée à un référentiel altimétrique afin de relier la lecture du niveau d’eau à une cote connue.
OGOXE peut proposer le rattachement altimétrique de l’installation ainsi que l’intégration de niveaux NGF sur des échelles personnalisées.
Cette prestation permet d’intégrer l’échelle dans un dispositif de suivi hydrologique ou dans les référentiels utilisés pour la surveillance d’un site.
Acheter une échelle ou confier votre projet à OGOXE

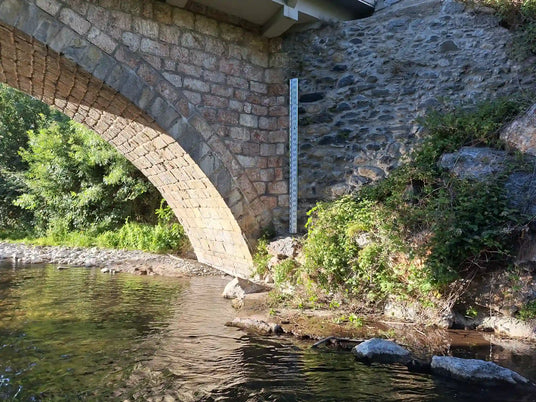

Vous pouvez commander une échelle limnimétrique pour réaliser vous-même son installation ou confier à OGOXE la définition et la réalisation de votre équipement.
Pour les besoins standards, les modèles disponibles peuvent être commandés directement. Pour les grandes longueurs, les quantités importantes, les fabrications personnalisées ou les projets nécessitant une intervention sur site, nous vous recommandons de nous contacter afin de définir la configuration adaptée.
Ogoxe

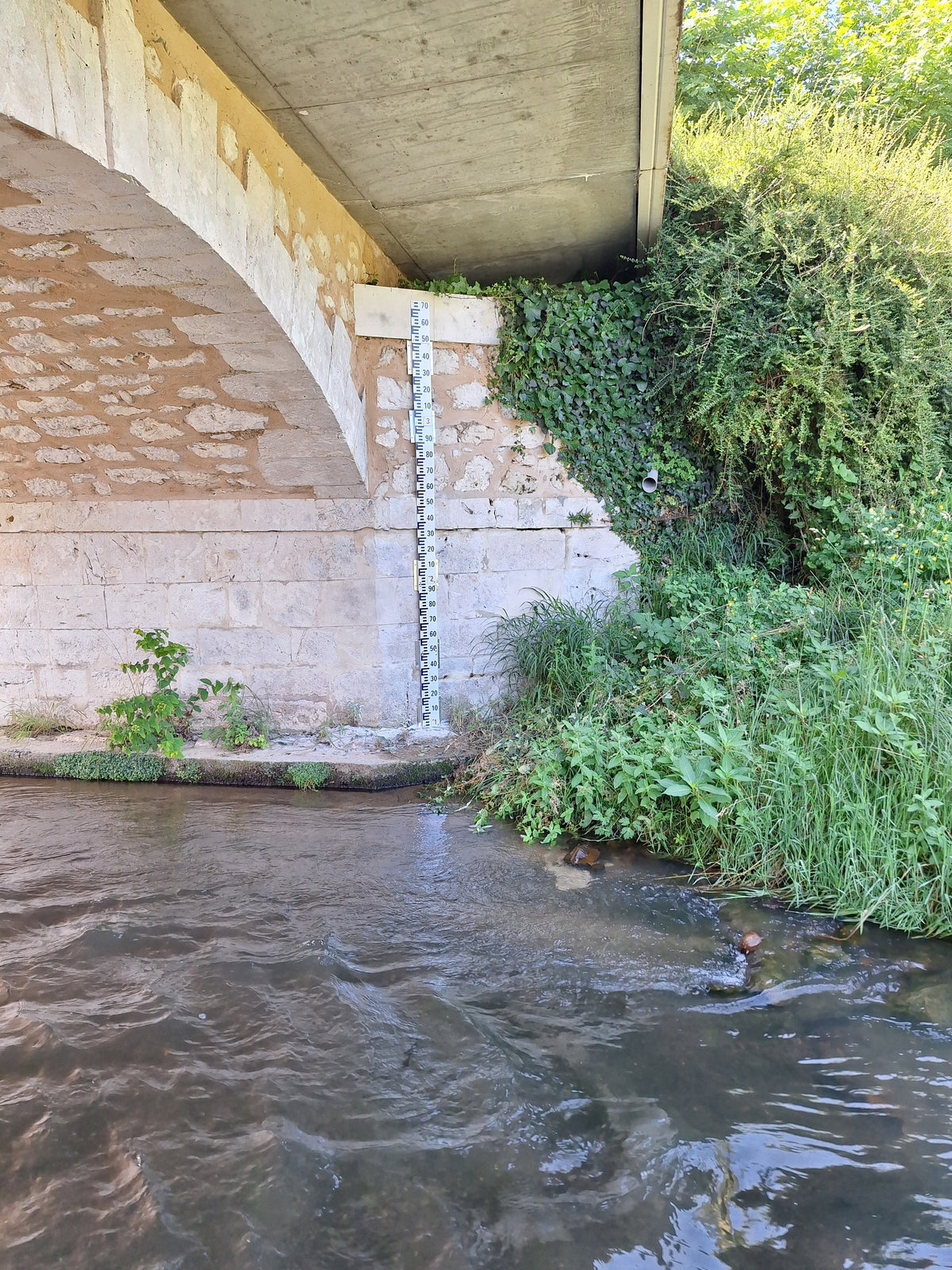

Échelles limnimétriques – Mesure visuelle du niveau d’eau
Prix sur demandeEn stock (15 unités)
Qu’est-ce qu’une échelle limnimétrique ?
Qu’est-ce qu’une échelle limnimétrique ?
Une échelle limnimétrique est une règle graduée installée au contact ou à proximité d’un plan d’eau ou d’un cours d’eau. Elle permet de lire visuellement le niveau d’eau par rapport à une référence définie sur l’échelle.
Comment lire une échelle limnimétrique ?
Comment lire une échelle limnimétrique ?
Sur les modèles standards OGOXE, les graduations sont centimétriques. Chaque trait ou espace représente 1 cm et une valeur est indiquée tous les 10 cm. Des repères permettent également d’identifier le passage d’un mètre au suivant.
Quelle longueur d’échelle limnimétrique choisir ?
Quelle longueur d’échelle limnimétrique choisir ?
La longueur dépend de l’amplitude des niveaux d’eau à mesurer et de la configuration du site. Les éléments standards existent en 50 cm et 1 mètre et peuvent être combinés. Des longueurs spécifiques peuvent également être fabriquées lorsque la configuration de l’ouvrage le nécessite.
Peut-on personnaliser une échelle limnimétrique ?
Peut-on personnaliser une échelle limnimétrique ?
Oui. Selon le projet, OGOXE peut proposer différentes largeurs, longueurs, couleurs et graduations ainsi que l’intégration d’indications particulières ou de niveaux NGF.
Une échelle limnimétrique peut-elle être utilisée avec un capteur de niveau ?
Une échelle limnimétrique peut-elle être utilisée avec un capteur de niveau ?
Oui. Les deux dispositifs sont complémentaires. L’échelle permet une lecture visuelle directe sur le terrain tandis qu’un capteur associé à une station hydrométrique permet d’automatiser la mesure, son enregistrement et sa transmission à distance.
